VMC850加工中心是我公司引進國際先進技術，自行研制開發生產的新一代立式加工中心，該立式加工中心廣泛應用于軍工、航天、汽車、模具、醫療設備、機械制造等行業的箱體零件、殼體零件、盤形零件等加工。機床配有自動潤滑系統、冷卻系統，采用全封閉式立式防護罩。

VMC850加工中心參數
X軸行程	800mm
Y軸行程	500mm
Z軸行程	500mm
主軸端面至工作臺面距離	150-680mm
主軸中心至立柱導軌面距離	560mm
工作臺面積	1000×500mm
工作臺最大負荷	600kg
T型槽（槽×寬×中心距）	3×18×150
主電機功率	7.5kw（伺服電機）
主軸內錐	BT40
主軸轉速	80-8000rpm
最大刀具直徑	φ80mm
最大刀具長度	300mm
最大刀具重量	8kg
X/Y軸快移	24m/min
Z軸快移	18m/min
切削進給速度	1-5000mm/min
定位精度	0.025（國際） ±0.008mm（實測）
重復定位精度	0.015（國際） ±0.005mm（實測）
CNC控制系統	系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有標準通訊接口，可與計算機進行程序控制與存儲，能實現DNC加工（依系統不同有差異）。
電源裝置形式	三相交流380V±10% 50Hz±10%
用電容量	12KVA
水箱容積	200L
冷卻泵功率	150w
冷卻泵流量	12L/min
額定揚程	40m
使用氣壓	0.6MPa
機床外形尺寸（縱深×左右×高）	2450×2100×2400mm（最高形程處）
機床重量	5000kg/5500kg

機床的隨機附件

序號	名稱	規格或標記	數量	備注
1	彈簧夾頭刀柄	MAS BT40-ER32-100	1
2	卡簧	6、8、10、12、16、20	各1
3	拉釘	P40T-1-MAS403	1
4	可調墊鐵及螺栓	自制件	8套

主要外購件清單

序號	名稱	型號或圖號	產地	數量	備注
1	主軸單元	BT40	臺灣普森	1套
2	增壓打刀缸	3500	臺灣	1套
3	斗笠式刀庫	BT40#-16T	臺灣盛裕	1套
4	圓盤式刀庫	BT40#-24T	臺灣盛裕	1套	標配
5	X向滾珠絲杠副	VMCS714501201	臺灣上銀45#	1副
6	Y向滾珠絲杠副	VMCS714501202	臺灣上銀45#	1副
7	Z向滾珠絲杠副	VMCS714502201	臺灣上銀55#	1副
8	絲杠專用軸承	7602030TN/DB/P4	HBB、NSK	3
9	深溝球軸承	6206/P4	HBB、NSK	2
10	深溝球軸承	6005-Z/P4	HBB、NSK	1
11	彈性聯軸器	SFC-050DA-19-22	日本三木	3
12	冷卻泵	PM-12A	四川簡陽	1
13	潤滑系統	單線阻尼式	南京貝奇爾	1套
14	氣動系統		臺灣亞德客	1套
15	直線滾動導軌	HG重載系列45#	臺灣HIWIN	3套

標準配置

1、主軸單元80-8000rpm;

2、數控系統：北京凱恩帝伺服電機及驅動

3、三軸(X/Y/Z)進給伺服電機驅動，Z軸帶失電制動器;

4、臺灣24把機械手刀庫;

5、三軸HIWIN直線滾動導軌;

6、剛性攻絲;

7、移動手脈;

8、集中自動油潤滑;

9、Z軸配重系統;

10、外置冷卻系統及水箱;

11、氣冷

12、簡易油水分離裝置;

13、全防護鈑金護罩及導軌護罩;

14、調整墊鐵及ER型BT40刀柄一套;

15、工作燈、警示燈;電柜熱交換器;

八 選擇配置

1、SIEMENS 802D、三菱M70B、HNC-21MD數控系統;

2、手持氣槍;

3、第四軸

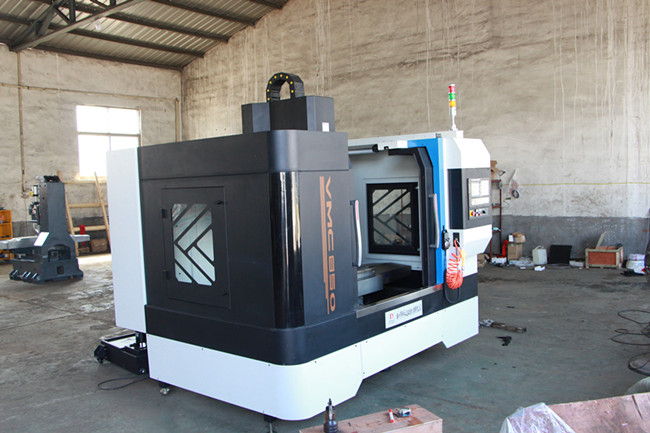

車間現場圖片

車間現場圖片

客戶現場圖片

客戶現場圖片

VMC850加工中心主要性能：

1.分體鍵盤控制：簡潔、方便、易學的分體鍵盤操作，用戶能很快靈活掌握設備的使用方法，獨立性更強。

2.智能加工越界保護功能：防止由于設計版面超過加工幅度引起的機械碰撞現象。

3.吸塵、吸附裝置：吸塵系統可在加工過程中吸走木屑及碎添，保持工作臺清潔變相的對設備進行了保養;吸附系統代替了以往機械式的板材固定，提高了加工以外的板材裝卸時間。

4.智能加工速度控制：可分別控制加工速度，真正提高加工效率，處長刀具壽命、提高成品率。

5.先進的文件預處理功能，幫助用戶及時糾正加工文件中的錯誤，并能良好兼容國內、國外多種軟件生成的加工代碼。

6.先進的三維曲線預測算法，折線平穩，確保曲線運行速度和精度。

7. 基于平臺的嵌入式數控系統，無限升級擴展功能。軟硬件同步的抗干擾設計，確保系統時間可靠運行。

8.具有斷點、斷電續雕功能，具備回原點自動糾錯功能，有效的保證在長時間工作時的加工精度。

9.整機采用鋼結構無縫焊接，鋼性強，不變形;日本發那科伺服電機，扭矩大且擁有完善的安全系統。
