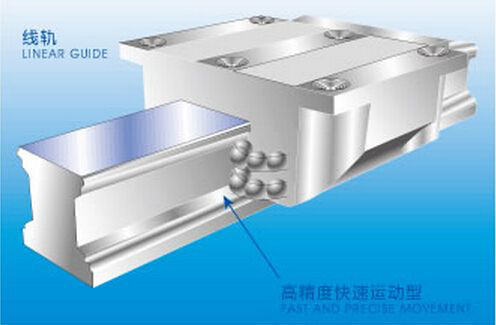

加工中心線軌通常指滾動導軌,常稱這類元件為“直線導軌”。直線導軌本身分為兩部分:滑軌和滑塊�；瑝K內有內循環的滾珠或滾柱,滑軌的長度可以定制。它是一種模塊化的元件,是有專門廠家生產的標準化系列化的單獨的產品,可以安裝在機床上,磨損后可以拆卸下來更換。線軌是滾動摩擦,速度快,阻力小,潤滑也方便。

線軌的優點:

1、裝配方便簡單,只要稍加培訓就可以完成高質量的裝配。因?yàn)闄C(jī)床的精度很多程度就決定再傳動機構的精度,傳動機構一般有線軌和絲桿組成,也就是說線軌和絲桿本身的精度就決定了機床的精度,而線軌和絲桿一般都是以標準件的形式存在,你只要選擇制造商提供的相應精度,一般都不會有很大的問題。

2、選擇余地大,無論是從線軌的結構形式還是精度等級,潤滑方式還是承重能力,加工方式到運行速度等等參數都是可以選擇,你可以根據你設計的機床的具體情況,任意配置你所需要的線軌型號。

3、運行速度快,現在很多機床的運行速度極快,特別是空程速度,這個很大程度上就是依賴線軌的功勞,因?yàn)闈L動摩擦的運行方式以及高精度的加工,切實的保護了機床高速運行的精確性和平穩性,大幅度的提升了加工效率和加工精度。

4、加工精度高,因?yàn)榫�(xiàn)軌作為一種標準商品,其無論是材質還是加工方式都進入了良性的可控范圍,所以在很多精加工領域的機床,大部分都是采用高精度的線軌作為機床導軌,這也極大的保證了機床的加工精度,國內做得比較好的有南京工藝、江漢線軌、臺灣上銀線軌,德國有力士樂公司,日本有THK線軌等等,這些品牌極大的豐富和滿足了市場對各種不同要求的線軌的需求,個人喜歡選用日本的THK,性能穩定,做工精細,就是價格偏高。

5、使用壽命長,因?yàn)榫�(xiàn)軌的運行方式是滾動摩擦,滑塊里的鋼珠通過在軌道上的滾動來驅動進給部件的移動,這種滾動摩擦所承受的摩擦力較硬軌要小的多,所以無論是傳動效率還是使用壽命,線軌都要較硬軌理想很多。

6、維修成本低,無論是從維修成本還是維修方便性來說,線軌都有著其天然的優勢和便捷,因?yàn)樽鳛橐环N標準件,線軌的更換形式和更換一顆螺釘是一樣的,當然還存在精度上的一些回復調整,但是相比硬軌而言,那真是太方便了。

7、交貨周期短,線軌一般的交貨周期都在半個月內可以完成,除非你選用的是國外品牌,例如力士樂和THK,其實這兩個品牌也是在國內有相應的加工廠的,只要你選擇的線軌型號不是很偏的那種,基本上半個月左右的交貨期還是可以保證,而臺灣上銀的線軌甚至可以做好一個星期的交貨周期,但是同樣的硬軌就沒有這么好的時間把控能力了,如果動作比較大的話,例如要重新鑄造,那周期可能在幾個月以上都是說不定的。

線軌的缺點:

1、承載能力相對較小,這種相對較小只是針對硬軌而言,其實現在很多大廠的線軌通過結構上的一些設計,已經很大的提升了其承載的能力,當然相對硬軌的承載能力來說,它還是相對小一點。

2、平穩性相對硬軌有一定的偏弱,例如抗振動的能力等,但是我還是要強調一下,這種偏弱都是相對硬軌而言的,其實現在很多線軌的平穩性也是做得非常好的,只要你設計的設備不是太過特殊的要求,一般都是能夠滿足需要。

3、運輸和裝配過程中要特別注意對線軌的保護,因?yàn)樽鳛橐环N標準件,其獨特的結構特點,讓它處于一種比較容易受到損壞的尷尬境地,例如形狀細長從而導致線軌的剛性不足,在受擠壓時容易發生彎曲和變形,從而導致精度的喪失;又例如因?yàn)槭卿摷?如果沒有做到防銹處理,在運輸和裝配過程中接觸到水或其他溶劑,容易產生銹跡和腐蝕等現象,從而導致精度的喪失。

以上是一位從事機床設計10余年的設計者對硬軌和線軌的一些認識,希望對你能有所幫助。
