11、設定主軸方向

將三段式校刀器B件裝在刀臂上，不斷調節參數，一直到符合標準為止。

標準的主軸定向位置應當是：將主軸卡釘卡進三段式校刀器B件后，B件還有可以左右旋轉的間隙。

三菱系統：3108(主軸定向)

發那科系統：4077(主軸定向)

注意：重新設定主軸定向時，一定要先將主軸抬高，直至卡釘離開三段式校刀器的B件，否則會出現不可預料的后果。

12、設定第二參考點

三菱系統：2038(第二參考點)

發那科系統：1241(第二參考點)

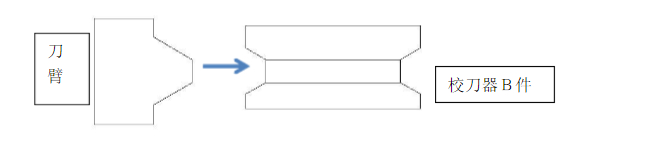

標準的第二參考點位置應當是：刀臂卡進刀柄后，刀臂的凸槽和B件的凹槽上下縫隙正好合適。

注意：第二參考點的位置必須是將機械坐標抄進參數，切勿看錯坐標，否則會損壞主軸或刀臂!

13、試運行

以上所有步驟都完成后，不要急著把刀柄裝上，先試運行刀庫換刀的動作是否正確。動作正確之后再進行下一步。如果出現刀套沒有下來，就要檢查刀套電磁閥上、下兩頭的電線是否互換了。

圓盤刀庫正確的換刀動作是：主軸定向→Z軸移動至第二參考點→刀庫選刀→刀套動作(下)→刀臂扣刀→主軸松刀→刀臂交換刀具→主軸緊刀→刀臂回到原點→刀套動作(上)→換刀完成。

14、換刀

換刀動作正確之后，逐一將刀柄裝上主軸，然后執行換刀，換刀過程中注意觀察換刀的聲音是否偏大，是否有明顯的金屬撞擊聲，或其他的異常聲音。連續換到20分鐘后，檢查加工中心圓盤刀庫有無亂刀現象和刀臂電機是否發燙。

注意：換刀測試當中，一定要有兩個刀柄同時交換的情況出現。
