數控加工中心Fanuc系統的G代碼及M代碼。
G00定位 G01直線切削 G02順時針方向圓弧切削 G03逆時針方向圓弧切削 G04暫停指令 G09正確停止檢測 G10補正設定 G12順時針方向圓周切削 G13逆時針方向圓周切削 G15極座標系統取消 G16極座標系統設定 G17XY平面設定 G18XZ平面設定 G19YZ平面設定 G20英制單位設定 G21公制單位設定 G22軟體極限設定 G23軟體極限設定取消 G27機械原點復歸檢測 G28自動經中間點復歸機械原點 G29自動從參考點復歸 G30自動復歸到第二原點 G40刀具半徑補正取消 G41刀具半徑偏左補正 G42刀具半徑偏右補正 G43刀具長度沿正向補正 G44刀具長度沿負向補正 G49刀具長度補正取消 G45刀具位置補正增加 G46刀具位置補正減少 G47刀具位置補正兩倍增加 G48刀具位置補正兩倍減少 G50比例功能取消OFF G51比例功能設定ON G52回復到基本座標系統 G53回復到機械座標系統 G54第一工件座標系統 G55第二工件座標系統 G56第三工件座標系統 G57第四工件座標系統 G58第五工件座標系統 G59第六工件座標系統 G60 外部補正 G70圓周等分段 循環 G71圓周分段 循環 G72直線分段 循環 G73高速喙鉆循環 G74左旋牙切削循環G76精搪孔循環 G77反面搪孔循環 G80固定循環取消 G81鉆孔循環 G82沉頭孔加工循環 G83啄鉆循環 G84右旋牙切削循環 G85搪孔循環 G86搪孔循環 G87搪孔循環 G88搪孔循環 G89搪孔循環 G90絕對指令座標值設定 G91增量指令座標值設定 G92絕對程式零點設定 G94每分鐘進給量設定mm/min G95每轉進給給設定mm/rev G98固定循環,刀具復歸到起始點 G99固定循環,刀具復歸到R點。

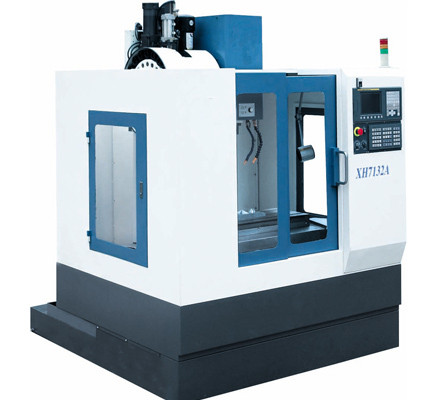

數控加工中心
M00程序停止 M01選擇性程序停止 M02程序結束 M03主軸順時針旋轉 M04主軸逆時針旋轉 M05主軸停止 M06刀具交換 M07霧化冷卻液開啟 M08冷卻液開啟 M09冷卻液關啟 M10工作臺(B軸)鎖住 M11工作臺(B軸)松開 M13主軸順時針轉動及加切削液 M14主軸逆時針轉動及加切削液 M15正方向運動 M16負方向運動 M19主軸定位 M30程式結束記憶體回歸 M90程式中斷取消 M91程式中斷設定 M92多段暫存取消 M93多段暫存設定 M94鏡像投影工能取消 M95鏡像投影工能設定 M96刀具補正圓弧轉角模式 M97刀具補正交角轉角模式 M98副程式呼叫 M99副程式結束。
